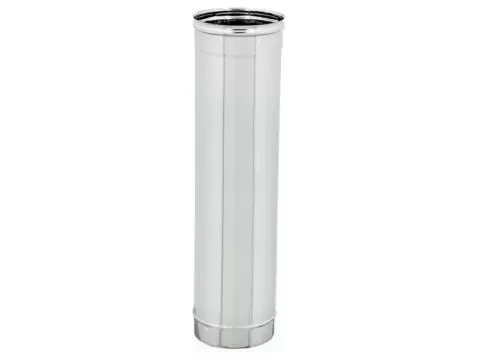

TUBO ACCIAIO INOX CANNA FUMARIA AISI 304 ML 1

DESCRIZIONE

Il Modulo Lineare INOX da mm 1.000, rappresenta il componente fondamentale per la strutturazione, nei tratti verticali o sub orizzontali, di un Sistema Camino secondo la UNI EN 1856-1.

Tra i prodotti proposti, si realizzano anche canali in Acciaio Inox 304 BA spessore mm 0.8, non previsti per la strutturazione di Sistemi Camino secondo la norma UNI EN 1856-1.

In tal caso, gli innesti vengono realizzati con bordatrici verticali. Il bicchiere femmina è diametro nominale interno, il bicchiere maschio é rastremato. Tali caratteristiche, non permettendo l’uso di guarnizioni e fascette, non garantiscono la tenuta del sistema.

CARATTERISTICHE

Materiali Impiegati: Acciaio INOX 304 BA (EN 1.4307 – L030)

Spessori: mm 0.5 e mm per la tipologia 304 AISI (EN 1.4307)

Saldatura: con processo TIG, per fusione di lembi contigui senza apporto di materiale.

Bicchieratura: è realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono innesti calibrati a tolleranza +/- mm 2.

Accessori: guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti; fascetta di bloccaggio, per garantire serraggio e continuità del sistema.

APPLICAZIONE

Smaltimento dei prodotti derivanti da processi di combustione (Fumi) di gas metano, gasolio, legna e da ventilazione (Aria).

Funzionamento: a secco (D) o umido (W)

Pressioni: Positive per P1 = 200 Pa; Negative per N1 = 40 Pa.

Temperatura di Esercizio: Max 200°C con guarnizione siliconica e P1 200 Pa; Max 600°C senza guarnizione siliconica e N1 40 Pa.
