RIDUZIONI AUMENTI INOX

DESCRIZIONE

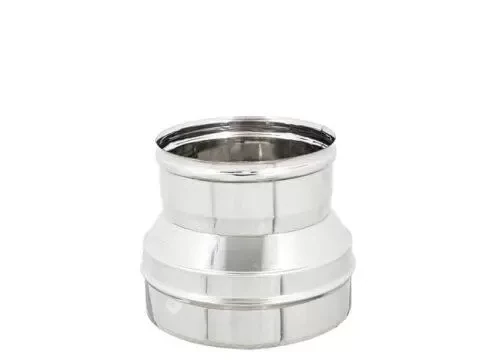

L'aumento e la riduzione INOX rappresentano il raccordo necessario per aumentare o diminuire, compatibilmente alla scelta dei diametri gestiti, tratti sub orizzontali o sub verticali di un Sistema Camino secondo la UNI EN 1856-1.

CARATTERISTICHE

Materiali Utilizzati:

• Acciaio INOX 304 BA (EN 1.4307 – L030),
• Acciaio INOX 316 BA (EN 1.4404 – L050)
• Spessori: mm 0.5 e mm 0.6 per la tipologia 304 AISI (EN 1.4307), solo mm 0.5 per la tipologia 316 AISI (EN 1.4404).
• Bicchieratura: realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono innesti calibrati a tolleranza +/- mm 2.
• Saldatura: longitudinale a TIG per fusione di lembi contigui, per garantire la tenuta di ogni singolo elemento.
• Accessori: guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti; fascetta di bloccaggio, per garantire serraggio e continuità del sistema.

Tra i prodotti proposti, si realizzano anche canali in Acciaio Inox 304 BA spessore mm 0.8, non previsti per la strutturazione di Sistemi Camino secondo la norma UNI EN 1856-1. In tal caso, gli innesti vengono realizzati con bordatrici verticali. Il bicchiere femmina è diametro nominale interno, il bicchiere maschio é rastremato. Tali caratteristiche, non permettendo l’uso di guarnizioni e fascette, non garantiscono la tenuta del sistema.

APPLICAZIONI

Smaltimento dei prodotti derivanti da processi di combustione (Fumi) di gas metano, gasolio, legna e da ventilazione (Aria).Funzionamento: a secco (D) o umido (W)Pressioni: Positive per P1 = 200 Pa; Negative per N1 = 40 Pa.

Temperatura di Esercizio:

• Max 200°C con guarnizione siliconica e P1 200 Pa;
• Max 600°C senza guarnizione siliconica e N1 40 Pa.
