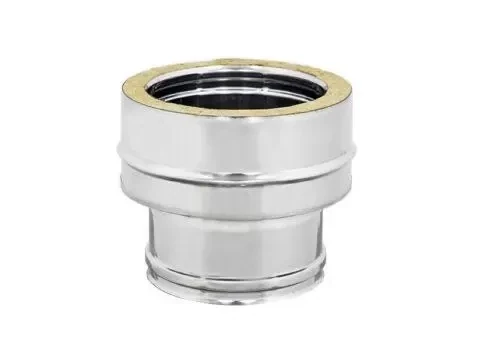

RACCORDO PER CALDAIA DOPPIA PARETE INOX COIBENTATO CON LANA DI ROCCIA

Il Raccordo Caldaia è un elemento di passaggio: da un innesto a parete singola consente il passaggio diretto alla parete doppia di un Sistema Camino secondo la UNI EN 1856-1, o di un Canale da Fumo.

CARATTERISTICHE :Parete Interna: Acciaio INOX 316 BA (EN 1.4404 – L050) spessore mm 0.5.Parete Esterna: Acciaio INOX 304 BA (EN 1.4307 – L030) spessore mmCoibentazione: Coppelle in lana di roccia, spessone mm 25 densità 90 kg/mc.Saldatura: con processo TIG, per fusione di lembi contigui senza apporto di materiale.Bicchieratura: stampaggio a freddo, realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono innesti calibrati a tolleranza +/- mm 2.Accessori: guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti; fascetta di bloccaggio, per garantire serraggio e continuità del sistema.APPLICAZIONI :Elemento di raccordo per un innesto a parete singola, consente il passaggio diretto alla parete doppia per il convoglio e lo smaltimento dei prodotti derivanti da processi combustivi di caldaie alimentate a gas metano, al servizio di Sistemi Camino conformità UNI EN 1856-1; convoglio e smaltimento Fumi, generati da processi combustivi di apparati alimentati a gasolio, legna o policombustibile, al servizio di Canali da Fumo.Per la designazione del Sistema Camino secondo la Norma UNI EN 1856-1 è ammesso:Funzionamento:

– a secco (D)

– a umido (W)Pressioni:

– Positive (P1 = 200 Pa)

– Negative (N1 = 40 Pa).Temperature di Esercizio:

– ≤ 200 °C con guarnizione siliconica e P1 = 200 Pa

– ≤ 600 °C senza guarnizione siliconica e N1 = 40 Pa
