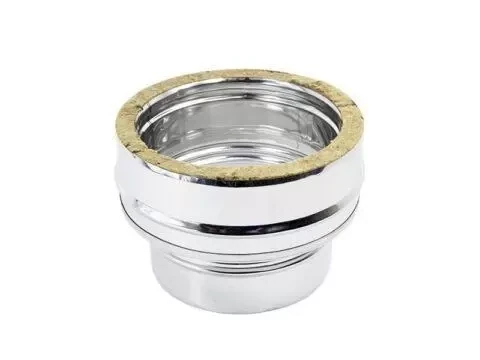

RACCORDO DA MONO PARETE A DOPPIA PARETE INOX COIBENTATO CON LANA DI ROCCIA

Il Raccordo Doppia Mono, è un elemento che consente il passaggio da un sistema a parete doppia ad un sistema a parete singola.

CARATTERISTICHE :

INNESTO DOPPIA PARETE INTERNO MASCHIO – ESTERNO FEMMINAINNESTO MONO PARETE FEMMINAParete Interna: Acciaio INOX 316 BA (EN 1.4404 – L050) spessore mm 0.5.Parete Esterna: Acciaio INOX 304 BA (EN 1.4307 – L030) spessore mm 0.5Coibentazione: Coppelle in lana di roccia, spessone mm 25 densità 90 kg/mc.Saldatura: con processo TIG, per fusione di lembi contigui senza apporto di materiale.Bicchieratura: stampaggio a freddo, realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono innesti calibrati a tolleranza +/- mm 2.Accessori: guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti; fascetta di bloccaggio, per garantire serraggio e continuità del sistema.APPLICAZIONI :Elemento di passaggio da un innesto a parete doppia ad un innesto a parete singola, per sistemi destinati al convoglio ed allo smaltimento dei prodotti derivanti da processi combustivi di caldaie alimentate a gas metano, al servizio di Sistemi Camino conformità UNI EN 1856-1; convoglio e smaltimento Fumi, generati da processi combustivi di apparati alimentati a gasolio, legna o policombustibile, al servizio di Canali da Fumo.Per la designazione del Sistema Camino secondo la Norma UNI EN 1856-1 è ammesso:Funzionamento:

– a secco (D)

– a umido (W)Pressioni:

– Positive (P1 = 200 Pa)

– Negative (N1 = 40 Pa).Temperature di Esercizio:

– ≤ 200 °C con guarnizione siliconica e P1 = 200 Pa
