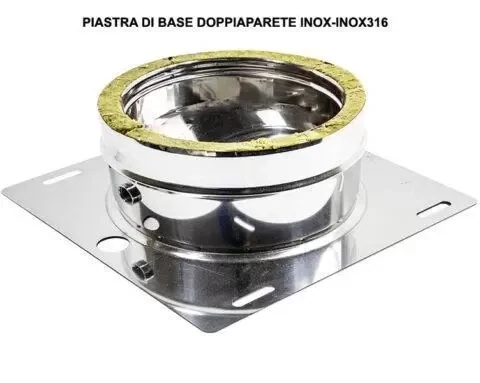

PIASTRA DI BASE IN ACCIAIO INOX DOPPIA PARETE AISI 316 INT/AISI304 ESTERNO

DESCRIZIONE La Piastra di Base a parete doppia, è l’ elemento di supporto statico di un Sistema Camino, in conformità alla normativa UNI EN 1856-1 o di un Canale da Fumo. Può avere partenza basale da quota zero o intermedia. Nel secondo caso, deve sempre essere abbinata ad una coppia di angolari di supporto. CARATTERISTICHE Materiali Utilizzati: Acciaio INOX 304 BA (EN 1.4307 – L030), Acciaio INOX 316 BA (EN 1.4404 – L050) e Rame. Parete Interna: Acciaio INOX 316 BA (EN 1.4404 – L050) spessore mm 0.5. Parete Esterna: Acciaio INOX 304 BA (EN 1.4307 – L030) spessore mm 0.5 o Rame spessore mm 0.6. Coibentazione: Coppelle in lana di roccia, spessone mm 25 densità 90 kg/mc. Piastra: Acciaio INOX 304 BA (EN 1.4307 – L030) o Rame, spessore mm 2.0. Saldatura: con processo TIG, per fusione di lembi contigui senza apporto di materiale. Bicchieratura: stampaggio a freddo, realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono innesti calibrati a tolleranza +/- mm 2. Accessori: guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti; fascetta di bloccaggio, per garantire serraggio e continuità del sistema. Dadi e bulloni, per l’eventuale accoppiamento con gli angolari, non vengono forniti di serie. APPLICAZIONI Supporto statico di partenza, di Sistemi Camino o Canali da Fumo, destinati al convoglio e scarico in atmosfera libera dei prodotti derivanti da processi di combustione (Fumi) di gas metano, gasolio, legna e policombustibile. Per la designazione del Sistema Camino secondo la Norma UNI EN 1856-1 è ammesso: Funzionamento: – a secco (D) – a umido (W) Pressioni: – Positive (P1 = 200 Pa) – Negative (N1 = 40 Pa). Temperature di Esercizio: – ≤ 200 °C con guarnizione siliconica e P1 = 200 Pa – ≤ 600 °C senza guarnizione siliconica e N1 = 40 Pa
