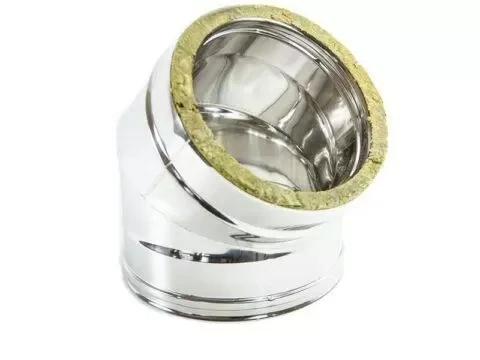

CURVA DOPPIA PARETE INOX COIBENTATA CON LANA DI ROCCIA

La Curva a parete doppia, è il componente fondamentale per le deviazioni d’asse, dei tratti verticali o sub orizzontali, di Canali da Fumo o di Sistemi Camino secondo la UNI EN 1856-1.

Caratteristiche:

Parete Interna: Acciaio INOX 316 BA (EN 1.4404 – L050) spessore mm 0.5.

Parete Esterna: Acciaio INOX 304 BA (EN 1.4307 – L030) spessore mm 0.5

Coibentazione: Coppelle in lana di roccia, spessone mm 25 densità 90 kg/mc.Saldatura: con processo TIG, per fusione di lembi contigui senza apporto di materiale.Bicchieratura: stampaggio a freddo, realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono innesti calibrati a tolleranza +/- mm 2.Accessori: guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti; fascetta di bloccaggio, per garantire serraggio e continuità del sistema.Applicazioni:Convoglio e smaltimento dei prodotti derivanti da processi combustivi di caldaie alimentate a gas metano, al servizio di Sistemi Camino conformità UNI EN 1856-1; convoglio e smaltimento Fumi, generati da processi combustivi di apparati alimentati a gasolio, legna o policombustibile, al servizio di Canali da Fumo; ventilazione in sistemi di ripresa e mandata Aria, al servizio di Condotte di Areazione.Per la designazione del Sistema Camino secondo la Norma UNI EN 1856-1 è ammesso:Funzionamento:– a secco (D)

– a umido (W)Pressioni:– Positive (P1 = 200 Pa)

– Negative (N1 = 40 Pa).Temperature di Esercizio:– ≤ 200 °C con guarnizione siliconica e P1 = 200 Pa.
